數字調諧系統芯片增加控制線及觀察點的具體做法如下￤

1)測試狀態的建立

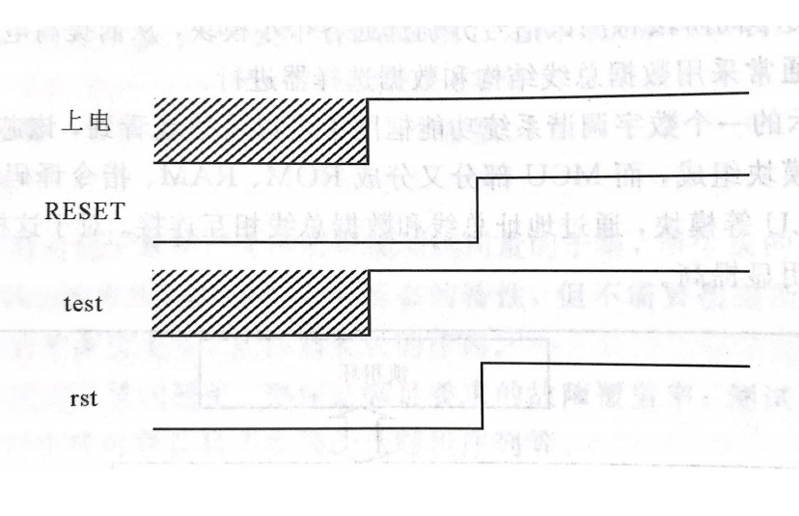

根據該系統上電時復位輸入端RESET的狀態來決定是否進入復位狀態?test為測試狀態控制信號?上電時?若RESET-0?則test=1?電路處于測試狀態；若RESET=1?則test=0?電路處于正常工作狀態?rst為系統清零信號?上電或RESET=0時?rst-1?系統處于清零狀態?平時rst=0,電路正常工作?

2)內部測試控制信號的產生

芯片處于探針臺等設備測試狀態時?由外輸人端來實現電路內部多個測試控制狀態信號的組合?內部測試狀態控制信號?這些信號用來控制數字調諧系統芯片在測試狀態下的運行情況?

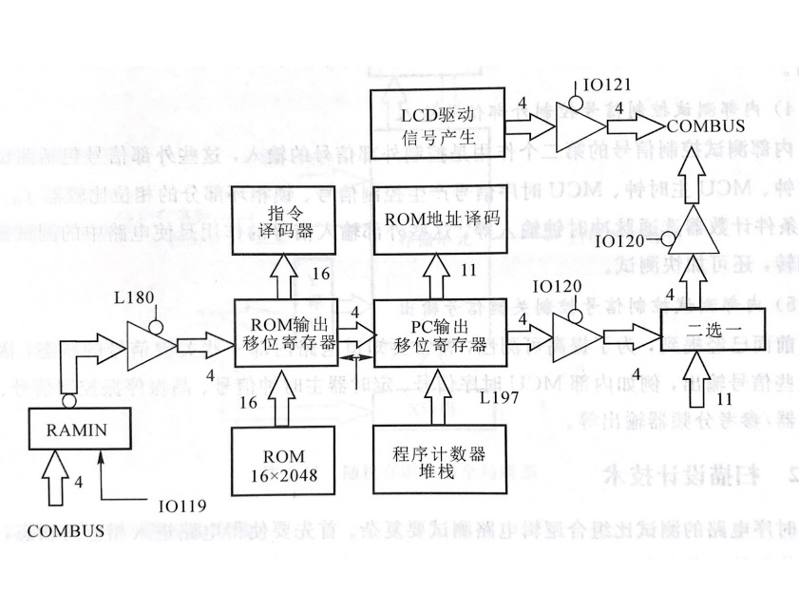

3)內部測試控制信號控制產生測試時序信號上面產生的內部測試狀態控制信號的第一個作用是產生測試時序信號?這些時序信號直接控制指令的外部輸人?ROM內容及程序計數器(PC)內容的輸出檢測等?測試數據流程?

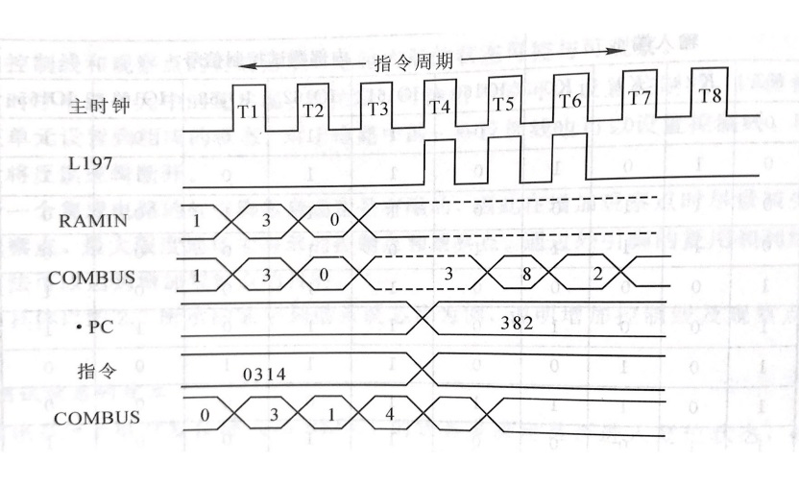

有了測試狀態控制信號和時序信號?測試工作便可進行?寫入RAM的數據可以從COM1~COM4四個輸出端輸出?由于大部分指令執行結果均送入RAM?因此此節拍可用來檢查每條指令執行結果是否正確?在T2~T4節拍中?程序計數器PC的內容在移位脈沖L197作用下分三次從COM1~COM4讀出：T2:PC10~PC7;T3:PC6~PC3;T4:PC2~PC0,最低位補上H?在T5~T8節拍中?指令分四次(先高位后低位)從COM1~COM4移入ROM輸出移位寄存器?另外?在這些控制信號作用下?ROM的內容也可從COM1~COM4輸出?

4)內部測試控制信號控制外部信號輸入

內部測試控制信號的第二個作用是控制外部信號的輸入?這些外部信號包括測試時序主時鐘?MCU主時鐘?MCU時序信號產生控制信號?鎖相環部分的相位比較器fe/fs輸人?條件計數器選通脈沖時鐘輸入等?這些外部輸入信號的作用是使電路中的測試部分狀態翻轉?還可加快測試?

5)內部測試控制信號控制關鍵信號輸出

為了提高探針臺等設備對集成電路可測性?常常要知道電路內部一些關鍵信號的狀態?因此要將這些信號輸出?例如內部MCU時序信號?定時器主時鐘信號?晶振停振控制信號?程控分頻器/參考分頻器輸出等?
