引言

在集成電路制造過程中，氧化工藝是形成高質量二氧化硅（SiO?）薄膜的關鍵步驟。隨著技術的不斷發展，對氧化層的均勻性、致密度和表面質量的要求日益提高。快速熱氧化（RTO）作為一種高效的快速熱處理技術，在集成電路制造氧化工藝中發揮著重要作用。

RTO技術原理與優勢

快速熱氧化（RTO）采用紅外鹵素?zé)艋螂娮杓訜岱绞?，通過快速升降溫技術實現晶圓在短時間內達到目標溫度并完成氧化反應。其典型溫度范圍為800~1100℃，氧化時間通?？s短至幾分鐘。RTO技術的優勢在于：

-?提升生產效率?：快速升降溫顯著縮短了工藝周期。

-?減少熱預算?：降低了對硅晶圓的熱損傷，提高了器件的可靠性。

-?優化氧化層質量?：能夠?qū)崿F(xiàn)超薄氧化層的均勻沉積，提高氧化層的致密度和表面質量。

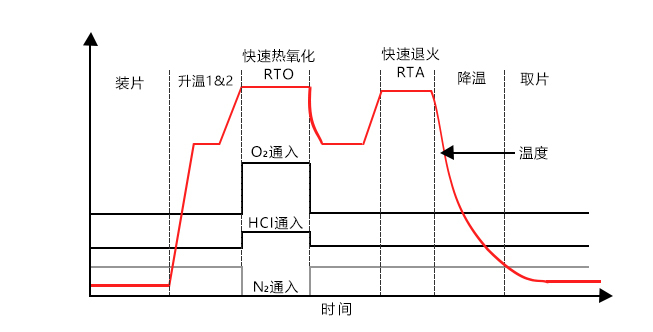

RTO升降溫曲線對應操作

RTO在氧化工藝中的應用

1.?超薄氧化層制備?

RTO技術特別適用于30nm以下節點的柵氧化層制備。通過精確控制溫度、壓力和氧化劑濃度，RTO能夠?qū)崿F(xiàn)原子級厚度的氧化層增長，滿足超薄氧化層的要求。

2.?提高氧化層均勻性?

RTO系統的創新設計，如分段式加熱區和快速冷卻技術，使得晶圓表面溫度可精確調控，避免了局部過熱導致的氧化不均。這有助于實現氧化層在晶圓表面的均勻分布。

3.?優化工藝參數?

RTO工藝參數的選擇對氧化層的質量具有重要影響。通過調整升溫速率、氧化時間和退火溫度等參數，可以優化氧化層的厚度、致密度和表面粗糙度等性能。

4.?減少雜質污染?

RTO工藝過程中，通過氮?dú)猓?/span>N?）保護營造潔凈無氧環境，避免裝片過程中晶圓表面吸附雜質。同時，在降溫和取片階段也持續通入N?，防止低溫下氧化層被污染。

結論

快速熱氧化（RTO）作為集成電路制造氧化工藝中的關鍵技術之一，通過快速升降溫技術和精確控制工藝參數，實現了超薄氧化層的均勻沉積和高質量制備。RTO技術的應用不僅提高了生產效率，還優化了氧化層的質量，為集成電路的制造提供了有力支持。
